Stützrahmen ARTUS - Höhe: 200 cm - Tiefe: 110 cm - max. Belastbarkeit: 12000 kg

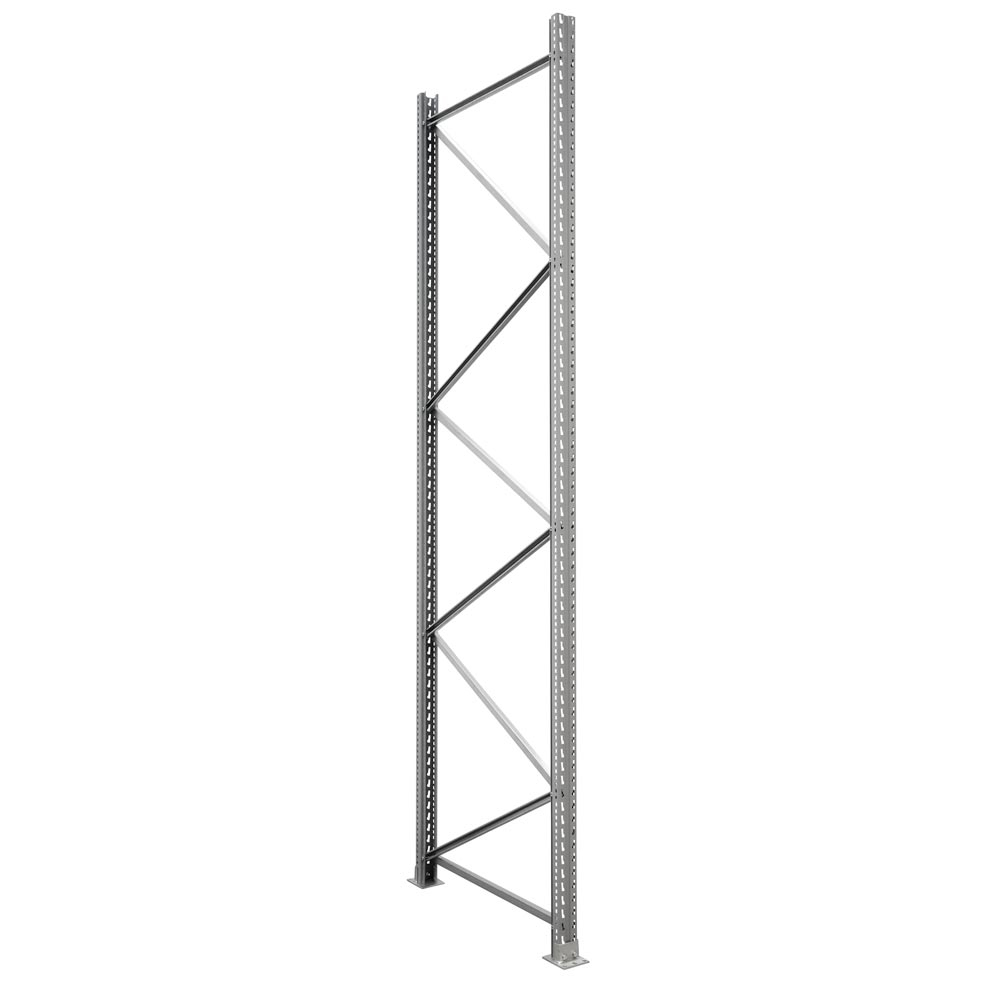

Der Stützrahmen ARTUS 2000 x 1100 mm (HxT) mit Rahmentyp RS13-85-65 ist ein Ersatz- und Erweiterungsrahmen für das Palettenregalsystem ARTUS. Er dient dem Austausch beschädigter Rahmen sowie dem Neuaufbau und der Erweiterung bestehender Anlagen. Die Konstruktion besteht aus zwei pulverbeschichteten Stahlprofilen mit verzinkten Ausfachungen und 50-mm-Lochungsraster.

Stabilität und Material

Der Stützrahmen ARTUS hat eine Höhe von 2000 mm, eine Tiefe von 1100 mm und eine maximale Belastbarkeit von 12000 kg pro Rahmen. Die Feldlast ist abhängig vom konkreten Regalaufbau, insbesondere von der maximalen Fachlast der Traverse, der Knicklänge und der Ebenenzahl. Bei der Auslegung des Palettenregalsystems ARTUS sind diese Parameter maßgeblich. Die Ständerprofile sind pulverbeschichtet in NCS S4005, ähnlich RAL 7001, Silbergrau. Die Ausfachungen sind verzinkt ausgeführt.

Normen und Sicherheit

Planung, Aufbau und Betrieb des Palettenregalsystems ARTUS müssen den Anforderungen der DIN EN 15635 entsprechen. Ergänzend sind die Hinweise der DGUV Information 208-061 zu beachten. Befinden sich hinter dem Palettenregal ARTUS Laufwege, Arbeits- oder Wartebereiche, ist die Regalrückseite gegen herabfallende Ladeeinheiten zu sichern. Dafür sind systemkompatible Gitterrückwände ARTUS vorgesehen. Bei Doppelregalzeilen mit beidseitiger Beladung sind Durchschubsicherungen erforderlich. Dafür stehen systemkompatible Durchschubsicherungen ARTUS zur Verfügung.

Die standardmäßig eingesetzten Ausfachungen der Stützrahmen ARTUS sind grundsätzlich für Anwendungen in Erdbebengebieten geeignet. Die endgültige statische und seismische Auslegung des Regalsystems erfolgt jedoch stets projekt- und standortbezogen nach Eurocode 8 (DIN EN 1998) sowie DIN EN 16681. Maßgeblich sind dabei insbesondere Statik, Belastung, Standortbedingungen und Verankerung. Je nach Anforderung kann z. B. eine angepasste Verankerung erforderlich sein.

Montage und Service

Der Stützrahmen ARTUS wird unmontiert geliefert. Zum Lieferumfang gehören die Ständerprofile, Ausfachungen, Fußplatten sowie das Montagematerial für den Rahmen.

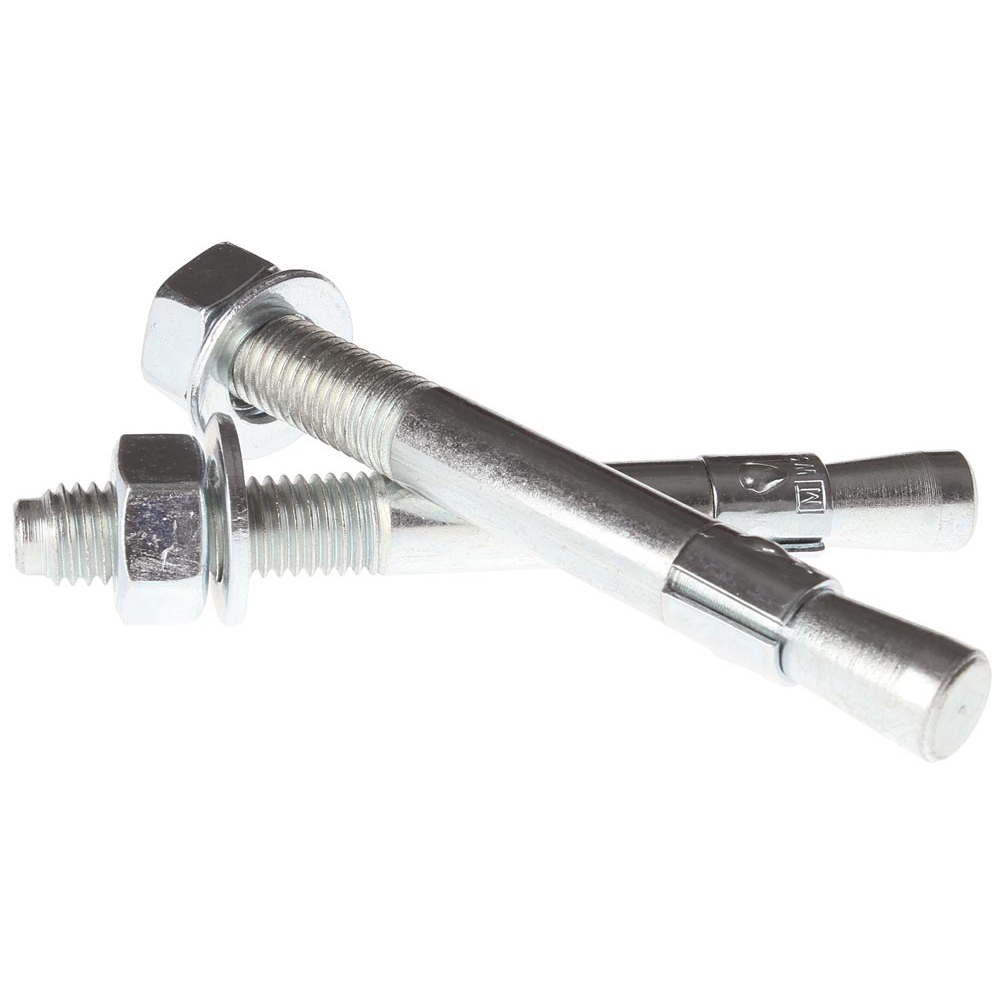

Für die Bodenverankerung werden pro Stützrahmen ARTUS 2 Bolzenanker benötigt. Diese sind separat zu bestellen.

Die Stützrahmen müssen nach dem Aufrichten lotrecht ausgerichtet und dauerhaft im Boden verankert werden. Die vollständige Montageanleitung sowie alle sicherheitsrelevanten Hinweise sind dem Montageblatt des ARTUS Palettenregalsystems zu entnehmen. Unterstützung bei Verladung, Montage und Regalprüfung ist auf Anfrage möglich.

Bestellung & Verfügbarkeit

Lieferumfang: 1 Stützrahmen ARTUS, unmontiert, inklusive Fußplatte, Ausfachungen und Montagematerial für den Rahmen.

Bolzenanker sind nicht im Lieferumfang enthalten und separat zu bestellen. Pro Stützrahmen ARTUS werden 2 Bolzenanker benötigt.

Die Lieferung erfolgt per Spedition, frei Abladestelle. Lagerware in Korntal-Münchingen. Zur Entladung ist bauseits ein Gabelstapler oder ein gleichwertiges Flurförderfahrzeug mit ausreichender Hubhöhe vorzusehen.
